원래 장소:
중국
브랜드 이름:
Kaideli
인증:
CE,ISO9001-2008
모델 번호:
ELG 시리즈

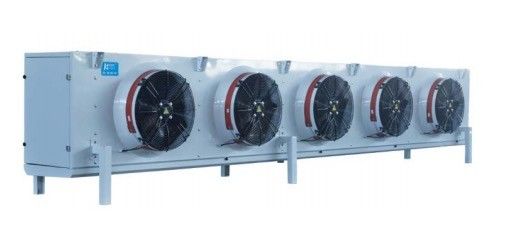

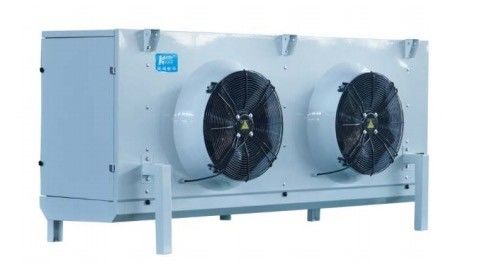

천정을 위한 카이델리 산업적 냉각제 글리콜 냉각기조 시원한 방 냉동고 유닛
ELG 시리즈 산업적 셀링 글리콜단위 냉각기
1. 제품 설명 :
우리의 기업에 의해 개발된 ELG 일련 산업적 에틸렌 글리콜 냉각기는 냉매로서 글리콜 수용액과 장비를 식어 φ15 구리 튜브, 냉장고를 채택합니다. 공랭장치의 ELG 시리즈는 각각 10C, 0C와 -18C에 냉장되어 사용될 수 있습니다.
이 일련의 제품은 다음과 같은 특성을 가집니다 :
● 케이스 : 고급 품질은 강한 부식 저항성으로, 실버 파우더 도료 (RAL7001)와 강철판을 활성화했습니다 ; 두 면 판과 외부 밑이 이중으로 된 접시는 힌지 구조를 채택하며, 그것이 작동하도록 편리하고 빠릅니다.
● 증발기 끝판은 알루미늄 판을 채택하고 효과적으로 구리 튜브를 보호하고, 무게를 줄입니다.
● 두배 물 플레이트 설계 : 외부 밑이 이중으로 된 접시는 각도 구조물, 매끄러운 방류, 어떤 방류 데드 앵글도 채택하지 않습니다 ; 안쪽 물 트레이는 알루미늄 판의 도랑 구조를 채택합니다. 응축수 또는 녹는 물은 직접적으로 안쪽 물 트레이를 통하여 외부 물 트레이의 수단으로 방출됩니다.
● 필수적 한도 아크와 긴 공기 덕트 설계는 좋은 공기 플로우 효과를 가집니다.
● 팬을 위해 500과 630의 직경과 함께, 거기는 용이한 설치를 위해 플로어 지지체 발이 있습니다.
● 코일 :구리관 φ15, 튜브 스페이싱 50×50 평방 배치, 열전도 영역은 큽니다, 열 전도 온도차가 작습니다, 핀 착상 속도가 느립니다.
친수성 필름과 ● 골진 알루미늄 팔, 냉장고를 위한 다른 온도범위를 충족시키기 위한 4.0, 6.0과 9.0 밀리미터의 핀 스페이싱.
● 팬 : 고전력 외부 회전자 팬, 작동 온도 -30C~60C ; 팬 specificationsφ400,φ500,φ630, 적합렬, 사용자들의 다른 사양의 형성은 더 많은 선택을 합니다.
● 해동 :표준 전기 가열 해동, 스테인레스 강 가열 파이프는 코일관 핀과 안쪽 밑이 이중으로 된 접시에 분배되고 좋은 해동 효과를 가집니다. 살수제상은 또한 고객 요구 사항에 따라 선택될 수 있습니다.
● IP65 학년은 접속 배선함을 방수 처리하고 방수 커넥터, 팬과 가열 파이프가 더 좋은 방수 효과, 높은 신뢰도로, 독립적인 와이어 박스를 채택합니다.
● 엄격한 공장 내압 시험, 시험압력 23 바.
2. 표준 구성과 선택 :
| 부분 | 구성 | 부분 | 구성 | ||
| 케이스 | 분말 코팅과 알루미늄 마그네슘 합금 시트 | × | 팔 | 알루미늄 핀 | ○ |
| 분말 코팅과 시트 | ○ | 친수성 알루미늄 핀 | ● | ||
| 분말 코팅과 아연 도금 강판 | ● | 녹이세요 | 공기 해동 | ○ | |
| 스테인레스 강 plate* | ○ | 전열 온수관 | ● | ||
| 팬 | WEIGUANG 모터 | ● | 물 | ○ | |
| EBM motor* | ○ | 배수관 열선 | ○ | ||
| 바람 버킷 모터 | ○ | 벨트를 가열시키는 바람 도관 | ○ | ||
● : 표준 ;○ : 선택 ;× : 선택하지 마세요.
* : 단기 측 편향기 통풍관을 사용하세요.
3. 기술 데이터 시트 :
3.1 핀 스페이싱 4.0 밀리미터
| 모델 |
글리콜 25% T1=-3C, T2=2C Tr=10C,RH85% |
글리콜 34% T1=-10C, T2=-7C Tr=0C,RH85% |
서피스 |
튜브 음량 |
기류 | 에어스로우 | 파이프를 연결시키세요 | 중량 | ||||
| 카파. KW |
흐름 m3/h |
카파. kw |
흐름 m3/h |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| φ400 팬 | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500 팬 | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630 팬 | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
테이블에, T1은 유입구 템프입니다. 에틸렌 글리콜 용액의, T2는 수단 고층기상관측통보식이고 Tr가 임시입니다. 냉장실의.
3.2 핀 스페이싱 6.0 밀리미터
| 型号 |
글리콜 34% T1=-10C, T2=-7C Tr=0C,RH85% |
글리콜 50% T1=-28C,T2=-25C Tr=-18C,RH95% |
서피스 |
튜브 음량 |
기류 | 에어스로우 | 파이프를 연결시키세요 | 중량 | ||||
| 카파. KW |
흐름 m3/h |
카파. KW |
흐름 m3/h |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| φ400 팬 | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500 팬 | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630 팬 | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
테이블에, T1은 유입구 템프입니다. 에틸렌 글리콜 용액의, T2는 수단 고층기상관측통보식이고 Tr가 임시입니다. 냉장실의.
3.3 핀 스페이싱 9.0 밀리미터
| 모델 |
글리콜 34% T1=-10C, T2=-7C Tr=0C,RH85% |
글리콜 50% T1=-28C,T2=-25C Tr=-18C,RH95% |
서피스 |
튜브 음량 |
기류 | 에어스로우 | 파이프를 연결시키세요 | 중량 | ||||
| 카파. KW |
흐름 m3/h |
카파. KW |
흐름 m3/h |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| φ400 팬 | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500 팬 | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630 팬 | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
테이블에, T1은 유입구 템프입니다. 에틸렌 글리콜 용액의, T2는 수단 고층기상관측통보식이고 Tr가 임시입니다. 냉장실의.
4. 전기적 매개 변수 테이블 :
| 모델 | 송풍전동기 | 전기 해동 | |||||
| 전압(V) | 입력(W) | 경향(A) | (분 Ｒ /)를 가속시키세요 | 코일(KW) | 트레이(KW) | 전체(KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4×0.6 | 1×0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4×1.6 | 1×1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4×3.7 | 2×3.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6×3.7 | 2×3.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6×3.7 | 2×3.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6×4.0 | 2×4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
5.정확한 에바퍼레이터를 선택하는 방법 :
일반적으로, 증발기 capacity=cold 공간 냉각 용량 *1.15를 선택하세요
1.추운 실온이 0C 시경에 있을 때, 핀 공간으로서 4.5 밀리미터를 선택하세요.
증발기 choose=1.0*Q0
2.추운 실온이 -18C 시경에 있을 때, 핀 공간으로서 6 밀리미터를 선택하세요.
에바퍼레이터 choose=1.1*Q0
3.추운 실온이 -25C 시경에 있을 때, 핀 공간으로서 9 밀리미터를 선택하세요.
에바퍼레이터 choose=1.27*Q0
발언 : 물은 녹이고 뜨거운 가스가 녹이고 또한 타이핑하는 것은 선택적.
주문 제작된 상술은 나를 세부 사항을 위해 메시지를 보내도록 둡니다.
6.다른 관련 상품을 알고 싶습니까?세부 내역을 위한 -클릭 그림
7.품질을 보장하는 방법? 어떠한 절차도 있습니까?
우리의 QC 국무부는 각각 조치를 확인할 것입니다
8.당신을 합니다 공장?
우리는 1995년에 그리고 개발된 24년을 통하여 확립되고 모든 고객들의 환영을 받은 공장입니다.모든 당신의 지원 때문에 지금 우리는 300명 이상의 사람들의 대가족이고 50000 평방미터를 커버했고 당신의 지지가 음식을 신선하고 건강할 정도로 먹는 우리의 꿈을 계속하는 것의 매우 중요합니다.
9.당신은 전시회에 참석합니까?
매년 우리는 국내 국가적이고 외국 전시회에 참석할 것입니다, 또한 우리가 전시회에 참석하기 위해 요원들을 지원할 것이고 우리와 함께 하기 위해 환영합니다.
10. 우리를 선택합니다
전문가 :23년은 한 가지 냉동 장비를 집중시킵니다
재료 우리가 충분하여서 사용합니다
증명하세요 :CE와 ISO와 특별한 압력 장비를 생산하는 세이티이프케이트
11.프로젝트 참조?
12.FAQ
1, 큐 :당신의 공장 주소가 어디에 있습니까?
한 :우리는 공장이고, 기지 셩조우, 저장 성을 생산하는 냉장 설비에 살았습니다.
2, 큐 : 당신의 패키지가 무엇입니까?
한 : 우리의 패키지는 맞추어주기 위해 따르고 요구하고 최초 술을 포함하지 않습니다.
3, 큐 :당신의 MOQ가 무엇입니까?
한 : 보편적 제품은 1개 세트로부터 명령할 수 있습니다.
4, 큐 : 샘플을 제공하시겠습니까?
한 : 예, 우리는 sample.and 비용과 배달을 당신의 요금에서 제공할 수 있습니다.
5, 큐 :나는 제품을 당신의 목록에서 찾을 수 없습니까?
한 : 직접적으로 나에 연락하세요.
6,Q :내가 당신의 공장을 확인할 수 있습니까?
한 : 우리는 프랑스선급협회 보고서의 제 3자 입증된 문서를 가지고 있습니다, 당신이 기업 페이지에서 다운로드하거나 나를 도착하기 위해 메시지를 보내도록 둘 수 있습니다.
비디오
문의 사항을 바로 보내주세요.
