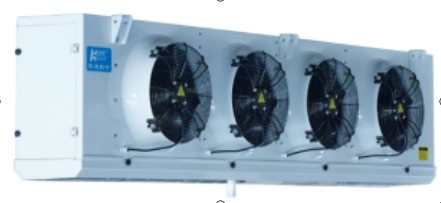

상품 이름 :EBM 모터스 상업적 냉각실 동결실 응축 유닛 고효율
음, 시리즈 상업적 고효율 유닛 쿨러
1. 제품 설명 :
● 케이스 :고급 품질은 실버 파우더 코팅 (RAL7001)와 강재를 활성화했습니다, 그것이 강한 부식 방지 특성을 가집니다 ; 양측 판과 외부 밑이 이중으로 된 접시는 힌지 구조, 편리하고 빠른 작업을 채택합니다.
● 증발기 끝판은 알루미늄 판을 채택하고 효과적으로 구리 튜브를 보호하고, 무게를 줄입니다.
● 두배 물 플레이트 설계 : 외부 밑이 이중으로 된 접시는 각도 구조물, 매끄러운 방류, 어떤 방류 데드 앵글도 채택하지 않습니다 ; 안쪽 물 트레이는 알루미늄 판의 도랑 구조를 채택합니다. 응축수 또는 녹는 물은 직접적으로 안쪽 물 트레이를 통하여 외부 물 트레이의 수단으로 방출됩니다.
● 필수적 한도 아크와 긴 공기 덕트 설계는 좋은 공기 플로우 효과를 가집니다.
● 팬을 위해 500의 직경과 함께, 거기는 용이한 설치를 위해 플로어 지지체 발이 있습니다.
● 코일 :38.1×33, 삼각형 배치, 열전도 효율을 간격을 둔 구리관 φ12는 높습니다.
친수성 필름과 ● 골진 알루미늄 팔, 냉장고를 위한 다른 온도범위를 충족시키기 위한 4.0과 6.0 밀리미터와 9.0 밀리미터의 핀 스페이싱.
● 팬 : 고전력 외부 회전자 팬, 작동 온도 -30C~60C ; 팬 상술 φ350,φ400,φ500, 적합렬, 사용자들의 다른 사양의 형성은 더 많은 선택을 합니다.
● 해동 :표준 전기 가열 해동, 스테인레스 강 가열 파이프는 코일관 핀과 안쪽 밑이 이중으로 된 접시에 분배되고 좋은 해동 효과를 가집니다. 당신은 또한 뜨거운 가스가 고객 요구 사항에 따라 녹인다는 것을 결정할 수 있습니다.
● IP65 학년은 접속 배선함을 방수 처리하고 방수 커넥터, 팬과 가열 파이프가 더 좋은 방수 효과, 높은 신뢰도로, 독립적인 와이어 박스를 채택합니다.
● 공랭장치의 수단은 사용자들이 압력을 발견하기 위한 편리한 슈라이더 알베를 갖추고 있습니다.
● 엄격한 공장 내압 시험, 시험압력 23 바.
● 팽창 밸브는 고객 요구 사항에 따라 미리 설치될 수 있습니다.
● 그것은 R404A,R507A,R448A,R449A,R134a,R22 기타 등등을 위한 냉각제를 만날 수 있습니다.
2. 표준 구성과 선택 :
| 부분 | 구성 | 부분 | 구성 | ||
| 케이스 | 분말 코팅과 알루미늄 마그네슘 합금 시트 | × | 해동 | 공기 해동 | ○ |
| 분말 코팅과 시트 | ○ | 전열 온수관 | ● | ||
| 분말 코팅과 아연 도금 강판 | ● | 뜨거운 가스 | ○ | ||
| 스테인레스 강 plate* | ○ | 팽창 밸브 | ○ | ||
| 팬 | WEIGUANG 모터 | ● | 배수관 열선 | ○ | |
| EBM motor* | ○ | 벨트를 가열시키는 바람 도관 | ○ | ||
| 바람 버킷 모터 | ○ | ||||
| 팔 | 알루미늄 핀 | ○ | |||
| 친수성 알루미늄 핀 | ● | ||||
● : 표준 ;○ : 선택 ;× : 선택하지 마세요.
* : 단기 측 편향기 통풍관을 사용하세요.
3. 기술 데이터 시트 :
3.1 핀 스페이싱 4.0 밀리미터
| 모델 |
Capacity/R404A (KW) |
서피스 | 튜브 부피 | 기류 | 에어스로우 | 연결관 | 중량 | |||
|
Tc=0C ΔΤ=8K |
Tc=10C ΔΤ=10K |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| φ350 팬 | ||||||||||
| EH351/CL-ET | 2.7 | 4.0 | 10.9 | 2.2 | 2050 | 7 | φ12 | φ22 | G1 " | 36 |
| EH351/DL-ET | 3.4 | 5.0 | 14.6 | 2.9 | 1850 | 7 | φ12 | φ22 | G1 " | 37 |
| EH352/CL-ET | 5.5 | 8.1 | 21.9 | 4.0 | 4100 | 9 | φ12 | φ22 | G1 " | 56 |
| EH352/DL-ET | 6.7 | 9.8 | 29.2 | 5.3 | 3700 | 9 | φ12 | φ22 | G1 " | 59 |
| EH353/CL-ET | 8.2 | 12.1 | 32.8 | 5.8 | 6150 | 10 | φ12 | φ22 | G1 " | 77 |
| EH353/DL-ET | 10.1 | 14.8 | 43.8 | 7.8 | 5550 | 10 | φ12 | φ22 | G1 " | 81 |
| EH354/CL-ET | 11.0 | 16.2 | 43.8 | 7.7 | 8200 | 11 | φ12 | φ22 | G1 " | 98 |
| EH354/DL-ET | 13.4 | 19.6 | 58.4 | 10.2 | 7400 | 11 | φ16 | φ28 | G1 " | 104 |
| φ400 팬 | ||||||||||
| EH401/DL-ET | 5.6 | 8.2 | 23.3 | 4.5 | 3600 | 11 | φ12 | φ22 | G1 " | 47 |
| EH401/FL-ET | 7.4 | 10.9 | 35.0 | 6.7 | 2950 | 11 | φ12 | φ22 | G1 " | 52 |
| EH402/DL-ET | 11.2 | 16.5 | 46.7 | 8.4 | 7200 | 12 | φ16 | φ28 | G1.5 " | 77 |
| EH402/FL-ET | 14.7 | 21.6 | 70.0 | 12.6 | 5900 | 12 | φ16 | φ28 | G1.5 " | 86 |
| EH403/DL-ET | 16.8 | 24.7 | 70.0 | 12.3 | 10800 | 13 | φ22 | φ35 | G1.5 " | 106 |
| EH403/FL-ET | 22.1 | 32.5 | 105.0 | 18.4 | 8850 | 13 | φ22 | φ35 | G1.5 " | 120 |
| EH404/DL-ET | 22.4 | 32.9 | 93.4 | 16.2 | 14400 | 14 | φ22 | φ35 | G1.5 " | 132 |
| EH404/FL-ET | 29.4 | 43.2 | 140.1 | 24.3 | 11800 | 14 | φ22 | φ42 | G1.5 " | 151 |
| φ500 팬 | ||||||||||
| EH501/DL-ET | 10.6 | 15.6 | 39.4 | 7.2 | 6500 | 17 | φ16 | φ28 | G1.5 " | 78 |
| EH501/FL-ET | 13.0 | 19.1 | 59.1 | 10.8 | 5400 | 16 | φ16 | φ28 | G1.5 " | 86 |
| EH502/DL-ET | 21.3 | 31.3 | 78.8 | 13.8 | 13000 | 19 | φ22 | φ35 | G1.5 " | 124 |
| EH502/FL-ET | 26.0 | 38.2 | 118.2 | 20.7 | 10800 | 18 | φ22 | φ35 | G1.5 " | 139 |
| EH503/DL-ET | 31.9 | 46.8 | 118.2 | 20.4 | 19500 | 21 | φ22 | φ42 | G2 " | 171 |
| EH503/FL-ET | 39.0 | 57.3 | 177.3 | 30.7 | 16200 | 20 | φ28 | φ50 | G2 " | 194 |
| EH504/DL-ET | 42.6 | 62.6 | 157.6 | 27.0 | 26000 | 22 | φ28 | φ50 | G2 " | 219 |
| EH504/FL-ET | 52.0 | 76.4 | 236.4 | 40.6 | 21600 | 21 | φ28 | φ50 | G2 " | 251 |
1. 테이블에, Tc는 냉장실 온도입니다, ΔΤ이 냉장실 임시 사이의 차이입니다. 그리고 증발 임시.
2. 에어스로우는 대기 온도에 0.5m/s 공기 도착하 거리입니다.
3. 다른 근무 조건의 냉각 용량을 위해 미안하지만, 보정 계수를 언급하세요.
3.2 핀 스페이싱 6.0 밀리미터
| 모델 |
Capacity/R404A (KW) |
서피스 | 튜브 부피 | 기류 | 에어스로우 | 연결관 | 중량 | |||
|
Tc=0C ΔΤ=8K |
Tc=-18C ΔΤ=7K |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| φ350 팬 | ||||||||||
| EH351/CD-ET | 2.1 | 1.6 | 7.5 | 2.2 | 2100 | 8 | φ12 | φ22 | G1 " | 35 |
| EH351/DD-ET | 2.6 | 2.1 | 10.0 | 2.9 | 1900 | 8 | φ12 | φ22 | G1 " | 37 |
| EH352/CD-ET | 4.2 | 3.3 | 15.0 | 4.0 | 4200 | 10 | φ12 | φ22 | G1 " | 55 |
| EH352/DD-ET | 5.2 | 4.2 | 20.0 | 5.3 | 3800 | 10 | φ12 | φ22 | G1 " | 58 |
| EH353/CD-ET | 6.3 | 5.0 | 22.6 | 5.8 | 6300 | 11 | φ12 | φ22 | G1 " | 75 |
| EH353/DD-ET | 7.8 | 6.2 | 30.0 | 7.8 | 5700 | 11 | φ12 | φ22 | G1 " | 79 |
| EH354/CD-ET | 8.4 | 6.7 | 30.0 | 7.7 | 8400 | 12 | φ12 | φ22 | G1 " | 97 |
| EH354/DD-ET | 10.4 | 8.3 | 40.1 | 10.2 | 7600 | 12 | φ16 | φ28 | G1 " | 102 |
| φ400 팬 | ||||||||||
| EH401/DD-ET | 4.2 | 3.4 | 16.1 | 4.5 | 3700 | 12 | φ12 | φ22 | G1 " | 47 |
| EH401/FD-ET | 5.5 | 4.4 | 24.1 | 6.7 | 3200 | 12 | φ12 | φ22 | G1 " | 51 |
| EH402/DD-ET | 8.3 | 6.6 | 32.1 | 8.4 | 7400 | 13 | φ16 | φ28 | G1.5 " | 75 |
| EH402/FD-ET | 11.1 | 8.9 | 48.2 | 12.6 | 6400 | 13 | φ16 | φ28 | G1.5 " | 83 |
| EH403/DD-ET | 12.5 | 10.0 | 48.2 | 12.3 | 11100 | 14 | φ22 | φ35 | G1.5 " | 104 |
| EH403/FD-ET | 16.6 | 13.3 | 72.2 | 18.4 | 9600 | 14 | φ22 | φ35 | G1.5 " | 116 |
| EH404/DD-ET | 16.7 | 13.4 | 64.2 | 16.2 | 14800 | 15 | φ22 | φ35 | G1.5 " | 129 |
| EH404/FD-ET | 22.1 | 17.7 | 96.3 | 24.3 | 12800 | 15 | φ22 | φ42 | G1.5 " | 145 |
| φ500 팬 | ||||||||||
| EH501/DD-ET | 8.7 | 7.0 | 27.1 | 7.2 | 6800 | 18 | φ16 | φ28 | G1.5 " | 77 |
| EH501/FD-ET | 10.6 | 8.5 | 40.6 | 10.8 | 5800 | 17 | φ16 | φ28 | G1.5 " | 84 |
| EH502/DD-ET | 17.3 | 13.8 | 54.2 | 13.8 | 13600 | 20 | φ22 | φ35 | G1.5 " | 120 |
| EH502/FD-ET | 21.1 | 16.9 | 81.3 | 20.7 | 11600 | 19 | φ22 | φ35 | G1.5 " | 134 |
| EH503/DD-ET | 26.0 | 20.8 | 81.3 | 20.4 | 20400 | 22 | φ22 | φ42 | G2 " | 165 |
| EH503/FD-ET | 31.7 | 25.4 | 121.9 | 30.7 | 17400 | 21 | φ28 | φ50 | G2 " | 187 |
| EH504/DD-ET | 34.7 | 27.8 | 108.3 | 27.0 | 27200 | 23 | φ28 | φ50 | G2 " | 212 |
| EH504/FD-ET | 42.3 | 33.8 | 162.5 | 40.6 | 23200 | 22 | φ28 | φ50 | G2 " | 240 |
3.3 핀 스페이싱 9.0 밀리미터
| 모델 |
Capacity/R404A (KW) |
서피스 | 튜브 부피 | 기류 | 에어스로우 | 연결관 | 중량 | ||||
|
Tc=0C ΔΤ=8K |
Tc=-18C ΔΤ=7K |
Tc=-25C ΔΤ=6K |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| φ350 팬 | |||||||||||
| EH351/CJ-ET | 1.7 | 1.3 | 1.1 | 5.2 | 2.2 | 2150 | 9 | φ12 | φ22 | G1 " | 35 |
| EH351/DJ-ET | 2.1 | 1.7 | 1.4 | 7.0 | 2.9 | 1950 | 9 | φ12 | φ22 | G1 " | 36 |
| EH352/CJ-ET | 3.4 | 2.7 | 2.2 | 10.5 | 4.0 | 4300 | 11 | φ12 | φ22 | G1 " | 55 |
| EH352/DJ-ET | 4.2 | 3.4 | 2.8 | 14.0 | 5.3 | 3900 | 11 | φ12 | φ22 | G1 " | 57 |
| EH353/CJ-ET | 5.0 | 4.0 | 3.3 | 15.7 | 5.8 | 6450 | 12 | φ12 | φ22 | G1 " | 74 |
| EH353/DJ-ET | 6.3 | 5.0 | 4.2 | 21.0 | 7.8 | 5850 | 12 | φ12 | φ22 | G1 " | 78 |
| EH354/CJ-ET | 6.7 | 5.4 | 4.4 | 21.0 | 7.7 | 8600 | 13 | φ12 | φ22 | G1 " | 96 |
| EH354/DJ-ET | 8.4 | 6.7 | 5.5 | 27.9 | 10.2 | 7800 | 13 | φ16 | φ28 | G1 " | 100 |
| φ400 팬 | |||||||||||
| EH401/DJ-ET | 3.2 | 2.6 | 2.1 | 11.2 | 4.5 | 3800 | 13 | φ12 | φ22 | G1 " | 46 |
| EH401/FJ-ET | 4.4 | 3.5 | 2.9 | 16.8 | 6.7 | 3450 | 13 | φ12 | φ22 | G1 " | 50 |
| EH402/DJ-ET | 6.5 | 5.2 | 4.3 | 22.3 | 8.4 | 7600 | 14 | φ16 | φ28 | G1.5 " | 73 |
| EH402/FJ-ET | 8.7 | 7.0 | 5.7 | 33.5 | 12.6 | 6900 | 14 | φ16 | φ28 | G1.5 " | 81 |
| EH403/DJ-ET | 9.7 | 7.8 | 6.4 | 33.5 | 12.3 | 11400 | 15 | φ22 | φ35 | G1.5 " | 101 |
| EH403/FJ-ET | 13.1 | 10.5 | 8.6 | 50.3 | 18.4 | 10350 | 15 | φ22 | φ35 | G1.5 " | 113 |
| EH404/DJ-ET | 13.0 | 10.4 | 8.6 | 44.7 | 16.2 | 15200 | 16 | φ22 | φ35 | G1.5 " | 125 |
| EH404/FJ-ET | 17.4 | 13.9 | 11.5 | 67.0 | 24.3 | 13800 | 16 | φ22 | φ42 | G1.5 " | 141 |
| φ500 팬 | |||||||||||
| EH501/DJ-ET | 7.2 | 5.8 | 4.8 | 18.9 | 7.2 | 7000 | 19 | φ16 | φ28 | G1.5 " | 75 |
| EH501/FJ-ET | 9.3 | 7.4 | 6.1 | 28.3 | 10.8 | 6200 | 18 | φ16 | φ28 | G1.5 " | 82 |
| EH502/DJ-ET | 14.3 | 11.4 | 9.4 | 37.7 | 13.8 | 14000 | 21 | φ22 | φ35 | G1.5 " | 119 |
| EH502/FJ-ET | 18.7 | 15.0 | 12.3 | 56.6 | 20.7 | 12400 | 20 | φ22 | φ35 | G1.5 " | 131 |
| EH503/DJ-ET | 21.5 | 17.2 | 14.2 | 56.6 | 20.4 | 21000 | 23 | φ22 | φ42 | G2 " | 161 |
| EH503/FJ-ET | 28.0 | 22.4 | 18.5 | 84.9 | 30.7 | 18600 | 22 | φ28 | φ50 | G2 " | 181 |
| EH504/DJ-ET | 28.7 | 23.0 | 18.9 | 75.4 | 27.0 | 28000 | 24 | φ28 | φ50 | G2 " | 207 |
| EH504/FJ-ET | 37.3 | 29.8 | 24.6 | 113.1 | 40.6 | 24800 | 23 | φ28 | φ50 | G2 " | 233 |
1. 테이블에, Tc는 냉장실 온도입니다, ΔΤ이 냉장실 임시 사이의 차이입니다. 그리고 증발 임시.
2. 에어스로우는 대기 온도에 0.5m/s 공기 도착하 거리입니다.
3. 다른 근무 조건의 냉각 용량을 위해 미안하지만, 보정 계수를 언급하세요.
4. 전기적 매개 변수 테이블 :
| 모델 | 송풍전동기 | 전기 해동 | |||||
|
전압 (V) |
힘 (W) |
경향 (A) |
속도 (r/min) |
코일 (KW) |
트레이 (KW) |
전체 (KW) |
|
| EH351* | 380-3 | 129 | 0.4 | 1400 | 2×0.5 | 1×0.5 | 1.5 |
| EH352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EH353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EH354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EH401/D* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EH401/F* | 380-3 | 205 | 0.51 | 1380 | 5×0.6 | 1×0.6 | 3.6 |
| EH402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EH402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EH403/D* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EH403/F* | 380-3 | 615 | 1.53 | 1380 | 5×1.6 | 1×1.6 | 9.6 |
| EH404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EH404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| EH501/D* | 380-3 | 500 | 0.95 | 1380 | 3×0.8 | 2×0.8 | 4.0 |
| EH501/F* | 380-3 | 500 | 0.95 | 1380 | 5×0.8 | 2×0.8 | 5.6 |
| EH502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1.6 | 2×1.6 | 8.0 |
| EH502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1.6 | 2×1.6 | 11.2 |
| EH503/D* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| EH503/F* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| EH504/D* | 380-3 | 2000 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| EH504/F* | 380-3 | 2000 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5.정확한 에바퍼레이터를 선택하는 방법 :
일반적으로, 증발기 capacity=cold 공간 냉각 용량 *1.15를 선택하세요
1.추운 실온이 0C 시경에 있을 때, 핀 공간으로서 4.5 밀리미터를 선택하세요.
증발기 choose=1.0*Q0
2.추운 실온이 -18C 시경에 있을 때, 핀 공간으로서 6 밀리미터를 선택하세요.
에바퍼레이터 choose=1.1*Q0
3.추운 실온이 -25C 시경에 있을 때, 핀 공간으로서 9 밀리미터를 선택하세요.
에바퍼레이터 choose=1.27*Q0
발언 : 물은 녹이고 뜨거운 가스가 녹이고 또한 타이핑하는 것은 선택적.
주문 제작된 상술은 나를 세부 사항을 위해 메시지를 보내도록 둡니다.
6.다른 관련 상품을 알고 싶습니까?세부 내역을 위한 -클릭 그림
7.품질을 보장하는 방법? 어떠한 절차도 있습니까?
우리의 QC 국무부는 각각 조치를 확인할 것입니다
8.당신을 합니다 공장?
우리는 1995년에 그리고 개발된 28년을 통하여 확립되고 모든 고객들의 환영을 받은 공장입니다.모든 당신의 지원 때문에 지금 우리는 300명 이상의 사람들의 대가족이고 50000 평방미터를 커버했고 당신의 지지가 음식을 신선하고 건강할 정도로 먹는 우리의 꿈을 계속하는 것의 매우 중요합니다.
9.당신은 전시회에 참석합니까?
매년 우리는 국내 국가적이고 외국 전시회에 참석할 것입니다, 또한 우리가 전시회에 참석하기 위해 요원들을 지원할 것이고 우리와 함께 하기 위해 환영합니다.
10. 우리를 선택합니다
전문가 :28년은 한 가지 냉동 장비를 집중시킵니다
재료 우리가 충분하여서 사용합니다
증명하세요 :CE와 ISO와 특별한 압력 장비를 생산하는 세이티이프케이트
