원래 장소:
중국
브랜드 이름:
Kaideli
인증:
CE,ISO9001-2008
모델 번호:
EH354/CL-ET

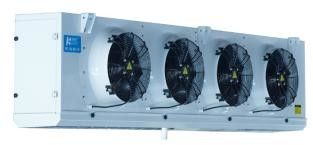

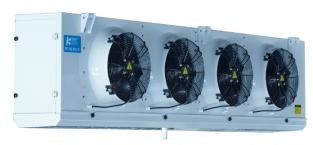

상품 이름 : 냉장실 창고를 위한 2023년 신제품 EA 천정식 공랭장치
EA 시리즈는 유닛 쿨러를 움직였습니다
1. 제품 설명 :
EA 시리즈 광고 각진 타입 공랭장치, 사용하는 소형 구조 디자인, 블로우 팬들, 팬은 비스듬한 표면에 설치했습니다, 제품 치수가 작고 주로 그 작은 사이즈 냉장실을 위해 사용되는 적은 추운 저장 공간을 차지합니다.
이 일련의 제품은 다음과 같은 특성을 가집니다 :
● 케이스 : 실버 파우더 코팅 (RAL7001)와 알루미늄 마그네슘 합금 시트를 이용할 때, 그것은 강한 부식 방지 특성과 경량을 가집니다.
● 증발기 끝판은 알루미늄 판을 채택하고 효과적으로 구리 튜브를 보호하고, 무게를 줄입니다.
● 두배 물 플레이트 설계 : 힌지 구조설계, 편리한 작동과 외부 밑이 이중으로 된 접시 ; 안쪽 물 트레이는 알루미늄 판의 도랑 구조를 채택합니다. 응축수 또는 녹는 물은 직접적으로 안쪽 물 트레이를 통하여 외부 물 트레이의 수단으로 방출됩니다.
● 코일 :38.1×33, 고효율을 간격을 둔 구리관 φ12.
친수성 필름과 ● 골진 알루미늄 팔, 냉장고를 위한 다른 온도범위를 충족시키기 위한 4.0과 6.0 밀리미터의 핀 스페이싱.
● 팬들 : 송풍기, 작동 온도 -30~60C의 외부 회전자 팬, 팬 상술 φ300, 팬들 1 내지 4의 수.
● 해동 :표준 전기 가열 해동, 스테인레스 강 가열 파이프는 코일관 핀과 안쪽 밑이 이중으로 된 접시에 분배되고 좋은 해동 효과를 가집니다.
● IP65 학년은 더 좋은 방수 효과, 높은 신뢰도로, 접속 배선함과 방수 커넥터를 방수 처리합니다.
● 공랭장치의 수단은 사용자들이 압력을 발견하기 위한 편리한 슈래더 밸브를 갖추고 있습니다.
● 엄격한 공장 내압 시험, 시험압력 23 바.
● 팽창 밸브는 고객 요구 사항에 따라 미리 설치될 수 있습니다.
● 그것은 R404A,R507A,R448A,R449A,R134a,R22 기타 등등을 위한 냉각제를 만날 수 있습니다.
2. 표준 구성과 선택 :
| 부분 | 구성 | 부분 | 구성 | ||
| 케이스 | 분말 코팅과 알루미늄 마그네슘 합금 시트 | ● | 해동 | 공기 해동 | ○ |
| 분말 코팅과 시트 | ○ | 전열 온수관 | ● | ||
| 분말 코팅과 아연 도금 강판 | ○ | 뜨거운 가스 | ○ | ||
| 스테인레스 강판 | ○ | 팽창 밸브 | ○ | ||
| 팬 | WEIGUANG 모터 | ● | 배수관 열선 | ○ | |
| EBM 모터 | ○ | 벨트를 가열시키는 바람 도관 | × | ||
| 바람 버킷 모터 | × | ||||
| 팔 | 알루미늄 핀 | ○ | |||
| 친수성 알루미늄 핀 | ● | ||||
● : 표준 ;○ : 선택 ;× : 선택하지 마세요
3. 기술 데이터 시트 :
3.1 핀 스페이싱 4.0 밀리미터
| 모델 |
Capacity/R404A (KW) |
서피스 | 튜브 부피 | 기류 | 에어스로우 | 연결관 | 중량 | |||
|
Tc=0C ΔΤ=8K |
Tc=10C ΔΤ=10K |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1 " | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1 " | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1 " | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1 " | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1 " | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1 " | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1 " | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1 " | 58.5 |
1. 테이블에, Tc는 냉장실 온도입니다, ΔΤ이 냉장실 임시 사이의 차이입니다. 그리고 증발 임시.
2.에어스로우는 대기 온도에 0.5m/s 공기 도착하 거리입니다.
3. 다른 근무 조건의 냉각 용량을 위해 미안하지만, 보정 계수를 언급하세요.
3.2 핀 스페이싱 6.0 밀리미터
| 모델 |
능력 /R404A (KW) |
서피스 | 튜브 부피 | 기류 | 에어스로우 | 연결관 | 중량 | |||
|
Tc=0C ΔΤ=8K |
Tc=-18C ΔΤ=7K |
m2 | dm3 | m3/h | Ｍ | 주입구 | 수단 | 배수 | 킬로그램 | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1 " | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1 " | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1 " | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1 " | 32.0 |
| EA303/CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1 " | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1 " | 45.0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1 " | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1 " | 57.0 |
1.테이블에, Tc는 냉장실 온도입니다, ΔΤ이 냉장실 임시 사이의 차이입니다. 그리고 증발 임시.
2.에어스로우는 대기 온도에 0.5m/s 공기 도착하 거리입니다.
3. 다른 근무 조건의 냉각 용량을 위해 미안하지만, 보정 계수를 언급하세요.
4. 전기적 매개 변수 테이블 :
| 모델 | 송풍전동기 | 전기 해동 | |||||
|
전압 (V) |
힘 (W) |
경향 (A) |
속도 (r/min) |
코일 (KW) |
트레이 (KW) |
전체 (KW) |
|
| EA301* | 220-1 | 85 | 0.42 | 1380 | 1×0.6 | 1×0.6 | 1.2 |
| EA302* | 220-1 | 170 | 0.84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1.6 | 1×1.6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
